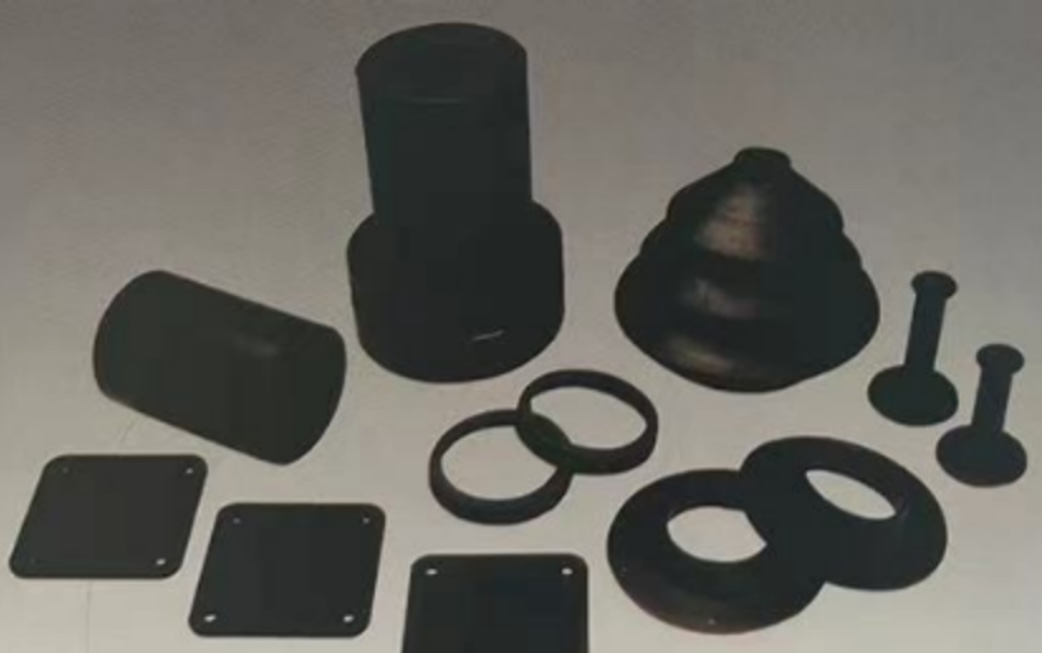

Gumene brtve – vodič kroz komponente za statičko i dinamičko brtvljenje

Inženjeri se svakodnevno suočavaju s izazovom odabira pravog brtvljenja za određeni posao. Svaki dan pregledavate nacrte, otvarate upute za održavanje ili obilazite proizvodni pogon. Brtva na flanji cijedi. Cilindar ne radi kako bi trebao.Vratilo se troši.Krivac? Često loš izbor brtve. Ovaj vodič pruža praktične primjere koji će vam pomoći u odabiru između gumenih brtvi, prašinskih brtvi, V-brtvi i O-krugova.

Statičko brtvljenje za nepokretne spojeve

Razmislite o kućištu crpke. Dvije metalne površine spojene zakovnicama. Izgledaju ravno, no pod mikroskopom pune su ogrebotina, tragova alata i sitnih udubljenja. Tekućina pronađe te putanje. Između njih se postavlja gumeni brtva. Zategnete zakovnice. Brtva se stisne, popuni te nepravilnosti i spriječi curenje. Koristite ih na kućištima crpki, poklopcima ventila, spojnim pločama cijevi i pristupnim pločama. Velike površine? Nepravilni oblici? Nema problema. Ako vaša primjena uključuje dvije nepomične površine koje treba zatvoriti, gumeni brtva često je rješenje. Zapamtite: nisu namijenjeni za pokretne dijelove.

Dinamički brtve za recipročne i rotirajuće osovine

Sada razmotrite hidraulički cilindar na bageru. Osovina se izvlači i uvlači, klizi unutra i van iz cilindra. Prašina, blato i pijesak su svuda. Ako ti onečišćivači prođu kroz brtvu osovine, izgrebaju stijenku cilindra, uništavaju klip i pokvare cijelu jedinicu. Što dodajete? Brtve protiv prašine primjenjuju se na hidrauličke cilindre, pneumatske aktuatora, linearno vodilice te na sve reciprocirajuće osovine izložene prljavštini.

Ugradite ih na vanjsku stranu primarnog brtvljenja pod tlakom. Njihov je zadatak isključivanje, a ne zadržavanje. Savitljiva usna svaki put kad se polaže očisti šipku. Skida blato, sitne čestice i kapljice vode. Ako vaša oprema radi u prašnim, blatnjavim ili mokrim okolištima, brtva protiv prašine znatno će produljiti životni vijek. One su prva obrana od onečišćenja. Zamjenjujte ih redovito; troše se brže nego brtve za tlak.

Ali što je s rotirajućim osovina? Električni motori. Zupčanici. Valjci za transportne trake. Te osovine brzo se vrtje, često su neuskladene, a ponekad imaju hrapave površine nastale habanjem. Standardna usana brtva prebrzo će se pregrijati, zavijati i propasti. U ovom slučaju najbolje djeluje drugačija geometrija. V‑brtve su izbor za rotirajuće osovine koje imaju neusklađenost, odstupanje ili hrapave površine.

V-obliki poprečni presjek je vrlo promišljen. Kako se osovina rotira, centrifugalna sila izbaci brtvu prema vani. Ona jedva dodiruje protivbrtvu, pa je trenje minimalno. Ovaj oblik stvara pumpnu djelotvornost koja odguruje prljavinu od brtve. Nije potrebno čvrsto učvršćivanje. Jednostavno ga navučete na osovinu; on se samocentrira. Koriste se na elektromotorima, ulaznim i izlaznim osovinama mjenjača, poljoprivrednoj opremi i valjcima transportnih traka. Mogu podnijeti brzine osovina do 20 metara u sekundi. Toleriraju kutnu neuskladjenost koja bi uništila druge brtve. Ugradnja je brza; nisu vam potrebni posebni alati.

Univerzalni O-krugovi za različite primjene

Pa kada koristite najčešći brtvi svih? Posvuda drugdje. O‑prstenovi su podrazumijevani brtvi za gotovo sve: hidrauličke cilindre, pneumatske ventile, spojnice s brzim spajanjem, cijevne armature i bezbrojne druge statičke i dinamičke primjene. Princip je jednostavan: kontrolirana deformacija. Izrežete žljeb, umetnete O‑prsten i stisnete ga pridruženim dijelom. Okrugli presjek spljošti se, stvarajući dva brtvena kontakta. Unutarnji tlak gura O‑prsten prema strani niskog tlaka, povećavajući pritisak kontakta. Samopogonjenje. Djeluje od vakuuma do visokog tlaka. Djeluje od –50 °C do 200 °C uz odgovarajući materijal. Ako imate žljeb, O‑prsten će vjerojatno stati.
